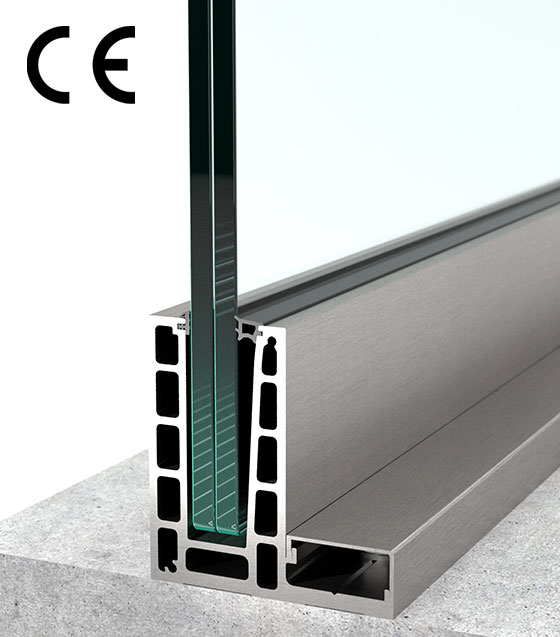

BV 6500L
Topmonteret skinne 3 kN

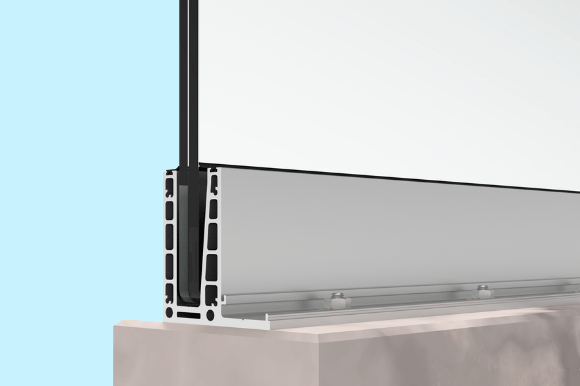

BV6500L er vores L-formede system, der kan bruges som glasbaldakin eller glasrækværk. Specielt designet til at have industriel styrke, nem installation og kræver meget lidt vedligeholdelse, efter at det er monteret.
Glasset fastgøres på få sekunder ved hjælp af kiler og en kileindføring.
Profilen fastgøres til facaden/væggen, nemt grundet den særlige L-form på profilen. Kilerne og profilen er ribbet, dette er med til at eliminere muligheden for løse kiler, noget der kan være et problem ved systemer med glatte kiler.
-
-
Specifikationer
Længde 5000 mm Højde 108 mm Bredde 104,7 mm Profil 7 kg / meter Total 7,5 kg / meter Materiale EN AW-6063 Aluminium Overflade Anodiseret 25 Micron
Børstet rustfri stål look -
Monteringsanker M10 / Beton skrue Glas 8.8.2 / 8.8.4 / 10.10.2 / 10.10.4 Styrke 8.8 op til 3 kN 10.10 op til 3 kN Max højde 8.8 op til 1200 mm 10.10 op til 1300 mm
Specifikation
Holdbarhed og styrke er hovedprioriteten for et værn. Det er grunden til, at både de indvendige dele er fremstillet af specialplast og de udvendige gummitætningerne er lavet af EPDM med en høj UV-beskyttelse. Derudover er skinnen fremstillet i bedste kvalitet af aluminium EN AW-6063 for maksinal produkt kvalitet.
Glasværn/rækværkssystemet BV6500L kan bruges under alle meteorologiske forhold. Hver del af denne bundskinne er fremstillet med øje for at lette installationen og montage. Vores erfaring på området hjælper os med at kende alle de tekniske udfordringer, som man kan møde på en byggeplas.
BV6500L dækker kan med succes anvende i alm. boliger, etage boliger, industrier og i områder med tung menneskelig trafik, hvor en styrke op til 3kN er et krav.
Installations vejledning BV 6500L
-
Installations vejledning BV 6500L

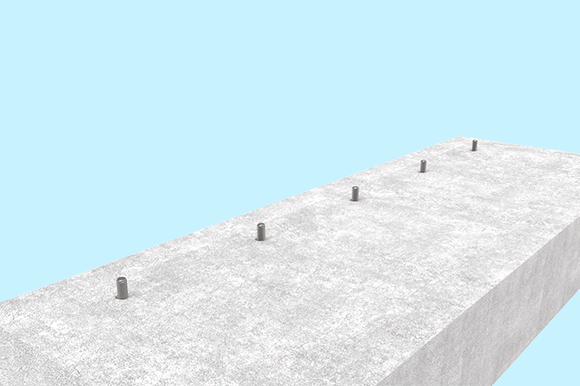

1) Bor huller, brug lim og gevindstang eller evt. fast anker, brug altid godkendt fæstning materiale
-
Installations vejledning BV 6500L

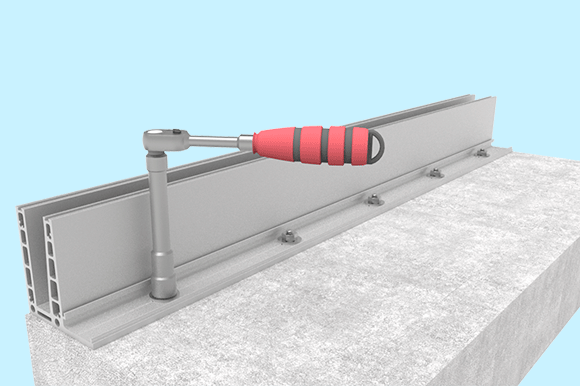

2) Placere skinne og spænd den fast
-
Installations vejledning BV 6500L

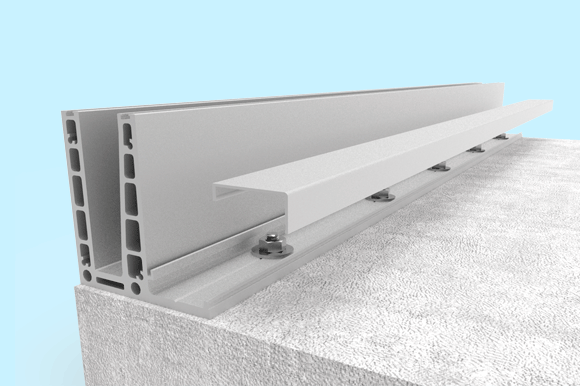

3) Klik afslutningskappen på som skjuler fæstningsboltene
-
Installations vejledning BV 6500L

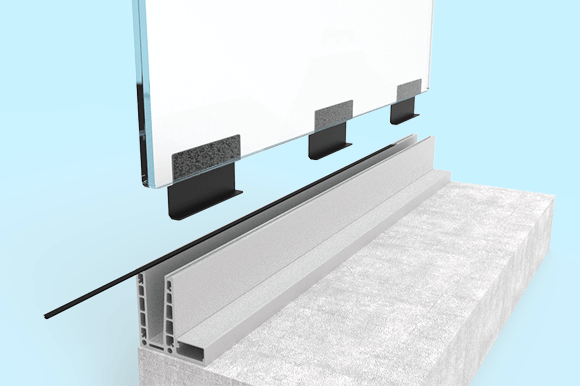

4) Placere front gummi og plastvinkler derefter løft glas på plads
-
Installations vejledning BV 6500L

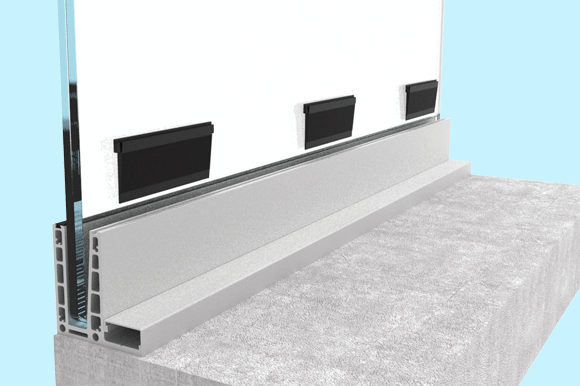

5) Sæt de rillede kiler på pladse, 3 stk. pr. meter.
-
Installations vejledning BV 6500L

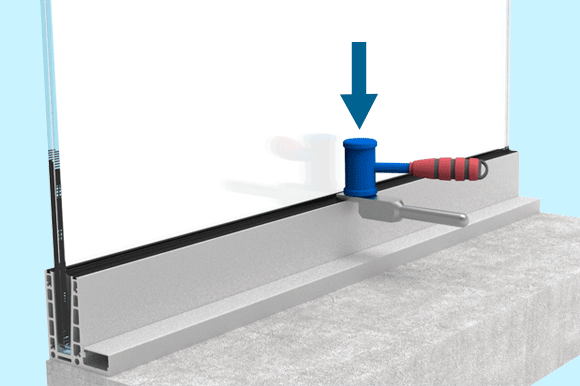

5) Brug kile værktøj og en nylon hammer til at banke kilerne fast, så glasset er låst fast
-
Installations vejledning BV 6500L

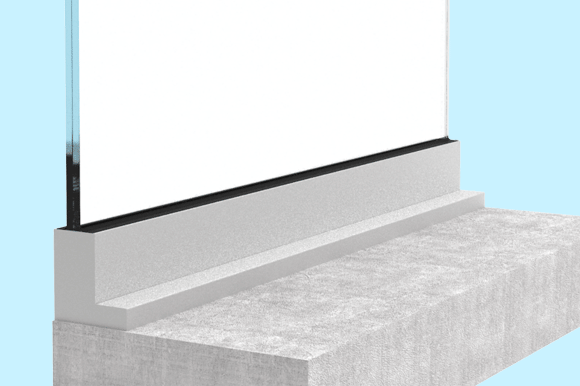

7) Monter den sidste gummi, endekapper og du har nu et færdig resultat
-
-
