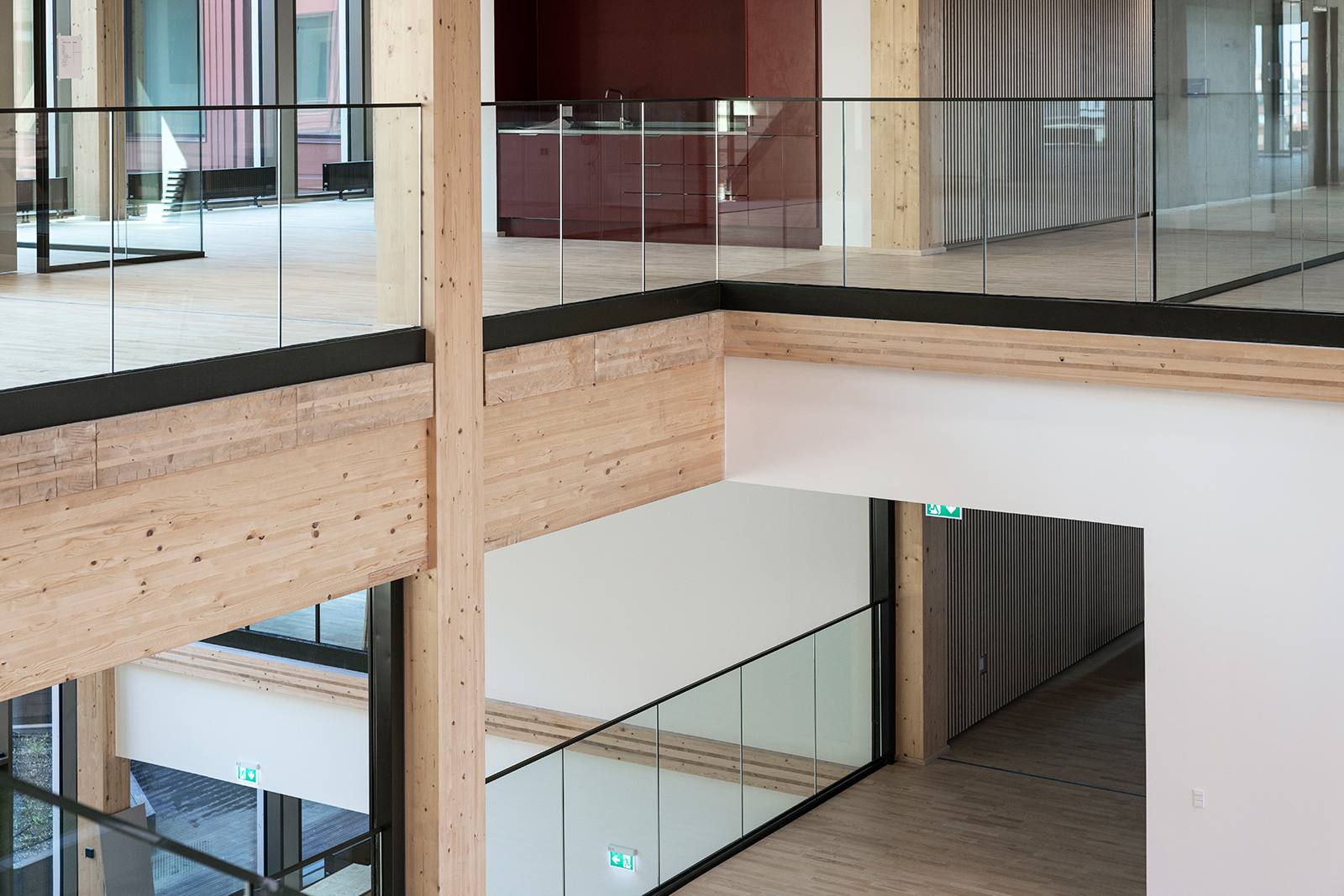

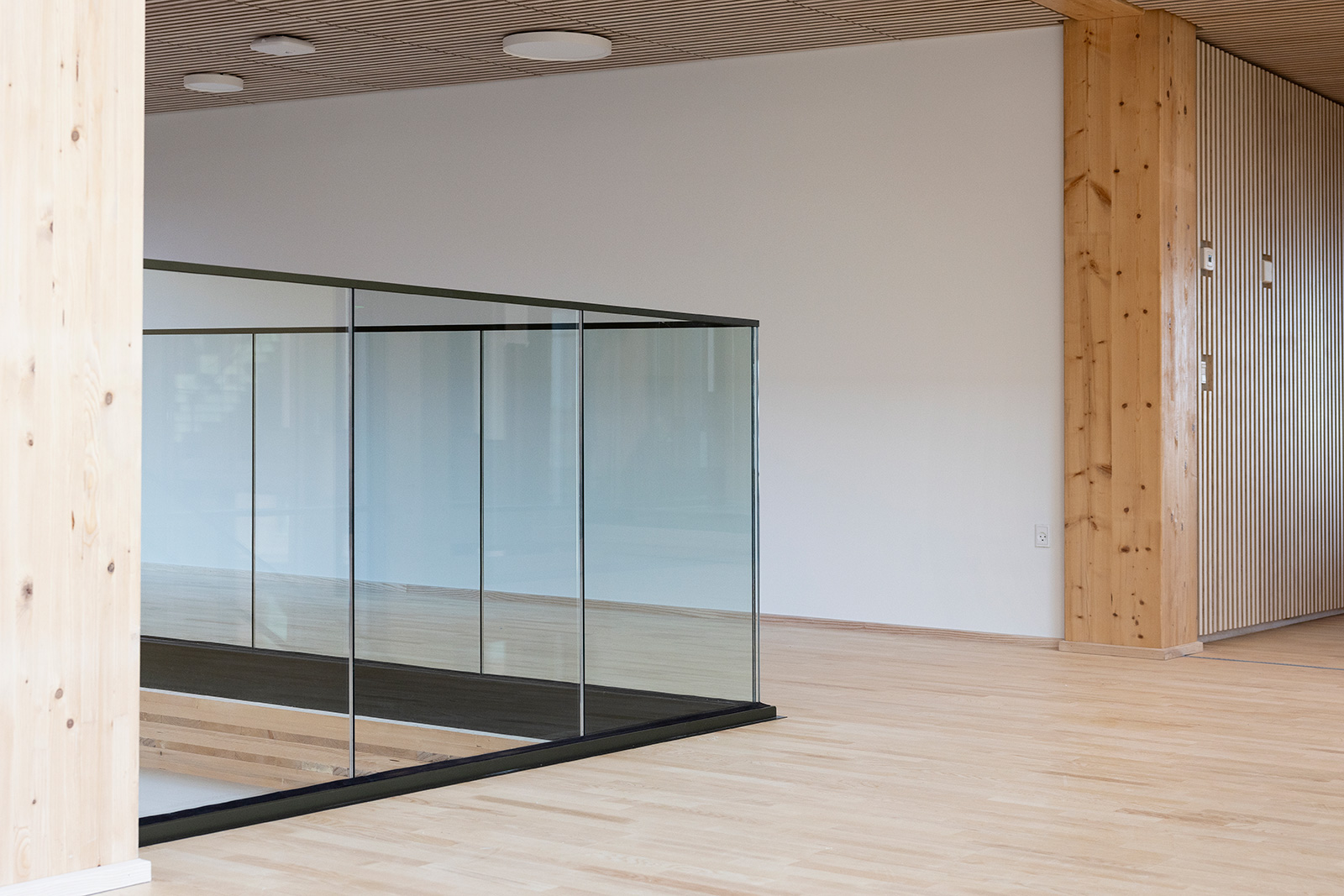

BV 9900L · Justerbar glasværn

Topmonteret justerbar skinne 3-4 kN



Den justerbare løsning er lavet simpelt og kan justeres med alm. bitsskruetrækker, hvilket giver en lettere montering og justering af glassene. Justering fortages kun på en side.

Skinnen er lavet i det bedste aluminium EN AW- 6063 og anodiseret med en overflade til 25 micron, som derefter bliver børstet op til, en flot finish som  børstet rustfri stål, også kaldet INOX. Der er brugt specialplast med en høj UV-beskyttelse, til kiler og plast vinkler.

Gummitætningerne fremstilles af EPDM, som er perfekt egnet til udsættelse for solen, takket være den høje UV-beskyttelse. BV9900L kan bruges til alle meteorologiske forhold. Hver del er af dette system, er designet til, at lette installationen og reducere de risikofaktorer, der er forbundet med det.

BV9900 er en skinne hvor vi har tænkt på at skabe en stærk justerbar skinne, der mere end opfylder kravene, især til offentligt byggeri.

Det vil bl.a. sige, at ved en glashøjde på 1300 mm, hvor der anvendes 10.10 glas, klarer skinnen en linjebelastningen på 4 kN.

Anvendes der 8.8. glas, klarer den en linjebelastning på 3 kN, ved en glashøjde på 1200 mm.

  • Specifikationer

    Længde 5000 mm
    Højde 125 mm
    Bredde 140 mm
    Profil vægt 7,4 kg / meter
    Total 9,02 kg / meter
    Materiale EN AW-6063 Aluminium
    Overflade 20 Micron Anodiseret
    Børstet rustfri stål look
  • Montering M10 / Beton skrue eller limanker
    Glas 8.8.2 / 8.8.4 / 10.10.2 / 10.10.4 / 12.12.4
    Styrke 8.8 op til 3 kN
      10.10 op til 4 kN
      12.12 op til 4 kN
    Max højde 8.8 op til 1200 mm
      10.10 op til 1300 mm
      12.12 op til 1400 mm



Installations vejledning BV 9900L

  • Installations vejledning BV 9900L

    1. Bor huller, brug lim og gevindstang eller evt. fast anker, brug altid godkendt fæstning materiale.
  • Installations vejledning BV 9900L

    2. Placere skinne og spænd den fast.

  • 3. Klik afslutningskappen på og monter front gummi.

  • Installations vejledning BV 9900L

    4. Placere plastvinkler derefter løft glas på plads

  • Installations vejledning BV 9900L

    5. Sæt justeringsblokkene på indersiden af glasset (3 pr. mtr.).  Centreres ud fra plastvinkel og presses i bund så den falder i hak med plastvinklen. Juster og fastspænd glasset. Pres det sidste gummi på plads og afslut med at montere ende kappe.
  • Installations vejledning BV 9900L

    6. For at opnå perfekt placering af glas, spænd først glasset ud i den yderste position væk fra dig selv og spænd derefter de to andre skruer indtil glasset står i den ønsket position. En proces der tager få øjeblikke per glas felt. Der er tydeligt angivet retning på justeringsblokken som viser hvilken skrue du skal spænde eller løsne.
  • Installations vejledning BV 9900L

    7. Påfør endekapper og montagen er afsluttet
